Электроприводы для окон: для мансардных и панорамных окон

140

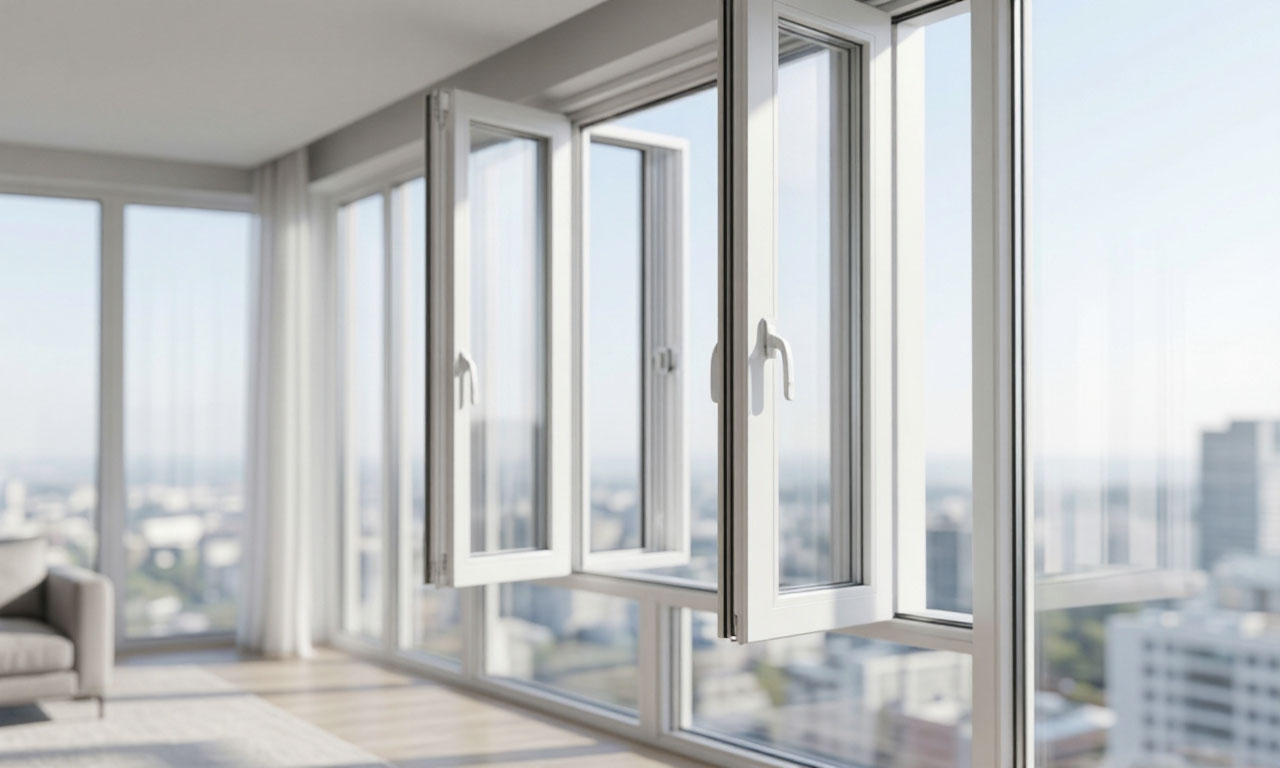

Современные оконные системы все чаще дополняются электроприводами, превращая обычные створки в интеллектуальные элементы управления микроклиматом. Автоматизация оконных конструкций решает сразу несколько задач, говорят в https://apricolor.ru: обеспечивает доступ к труднодоступным точкам проветривания, повышает уровень комфорта и безопасности, позволяет интегрировать окна в общую систему управления зданием.

Выбор подходящего типа привода определяется множеством факторов, среди которых конструкция окна, его размеры, масса, условия эксплуатации и требуемый функционал.

Рынок предлагает несколько основных типов электроприводов, каждый из которых имеет свои конструктивные особенности, преимущества, оптимальные сферы применения, а также специфические требования к обслуживанию. Разберем каждый из них подробно.

Цепные электроприводы для окон

Цепные приводы представляют собой наиболее распространенное решение для автоматизации оконных створок. Конструктивно устройство включает электромотор, систему шестерен и металлическую цепь, которая выдвигается из корпуса при подаче напряжения. Механическое усилие, создаваемое мотором, передается на цепь, а та, в свою очередь, толкает или тянет створку окна.

Главное достоинство цепных приводов компактность. Цепь складывается внутри небольшого корпуса, что позволяет монтировать устройство практически незаметно. Длина рабочего хода цепи варьируется от 10 до 100 сантиметров, что значительно превышает возможности рычажных аналогов и обеспечивает совместимость с крупногабаритными окнами. Такая конструкция обеспечивает эффективное проветривание помещений любой площади.

Цепные приводы демонстрируют высокую универсальность в установке. Допускается горизонтальное, вертикальное и наклонное расположение цепи, при этом усилие передается без потерь. Это свойство особенно ценно при монтаже на мансардные и наклонные окна, где геометрия открывания усложняется. Устройство уверенно удерживает створку во всех промежуточных положениях, исключая смещение под собственным весом.

Развиваемое усилие у цепных приводов варьируется в зависимости от модели. Для стандартных оконных конструкций достаточно 150–300 Ньютонов. Усиленные модели развивают усилие до 600 Н и более, что позволяет автоматизировать массивные створки из дерева или металла. Для фрамуг, зенитных фонарей и систем дымоудаления производители предлагают специальные версии с увеличенной мощностью и сертификацией по стандартам пожарной безопасности.

Для чего нужен цепной привод

Основная задача автоматическое открывание и закрывание створок с большим углом распахивания. Цепь способна выдвигаться на длину до 1 метра, поэтому такие приводы незаменимы для высоких окон, зенитных фонарей и систем естественной вентиляции (дымоудаления), где требуется максимальный проем для быстрого отвода дыма или сильного притока воздуха. Это лучшее решение для окон, расположенных под потолком или за мебелью, куда физически невозможно дотянуться рукой.

Достоинства цепных приводов

• Рекордный ход штока обеспечивают открывание в 2–3 раза шире, чем штоковые аналоги, что критично для проветривания больших объемов воздуха.
• Гибкость монтажа цепь работает в любом положении (горизонтально, вертикально, под углом), не требуется строгая соосность с рамой, как у штоков.
• Мягкий ход благодаря гибкости цепи отсутствуют рывки и удары при старте, что щадит уплотнители и фурнитуру окна.
• Малый вес корпус легкий, не создает дополнительной нагрузки на несущий профиль окна.

Обслуживание цепных приводов

Главный узел цепь и звездочка. Требуется ежегодная очистка цепи от пыли сухой щеткой, после чего обработка высокопроницаемой смазкой (типа силиконового спрея), не притягивающей грязь. Раз в 2 года необходимо проверять натяжение цепи: при ослаблении она может соскочить со звездочки. Механизм не терпит боковых нагрузок, поэтому важно следить, чтобы створка не перекашивалась в петлях, иначе цепь изогнется и заклинит.

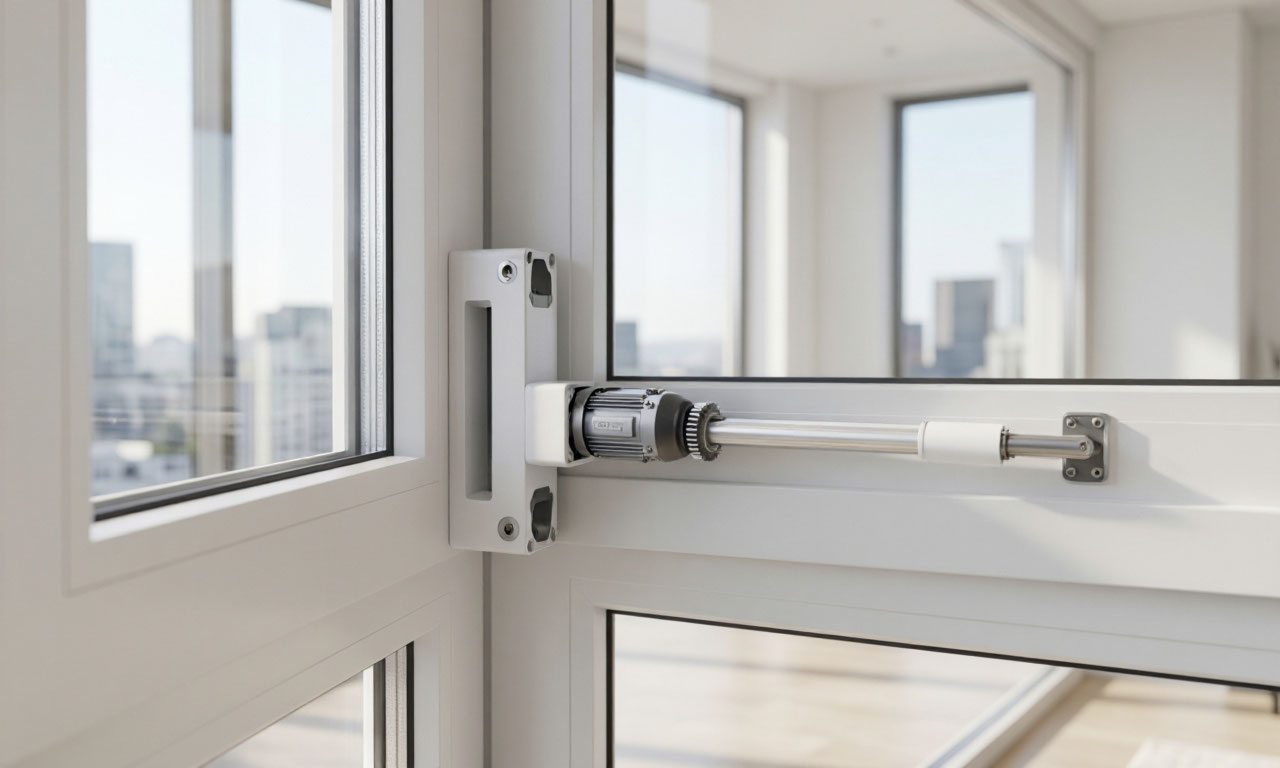

Штоковые электроприводы для окон

Штоковые приводы представляют собой альтернативное решение, ориентированное на работу с особо тяжелыми оконными конструкциями. В отличие от цепных механизмов, здесь усилие передается через прочный стальной шток, который выдвигается из корпуса под действием электромотора, вращающего винтовую или червячную передачу.

Основное преимущество штоковых приводов их мощность. Они способны развивать усилие до 1000 Н и более, что делает их незаменимыми для автоматизации панорамных окон, крупных люков, зенитных фонарей и промышленных оконных систем. Устойчивость к высоким нагрузкам позволяет использовать штоковые приводы в регионах со значительными снеговыми и ветровыми нагрузками, где цепные механизмы могут не справиться с работой.

Штоковые приводы отличаются повышенной герметичностью и защитой от внешних воздействий. Корпуса многих моделей имеют степень защиты IP65 и выше, что допускает установку как внутри помещений, так и снаружи, в условиях повышенной влажности, запыленности или агрессивной среды. Это качество делает их востребованными на промышленных объектах, в теплицах, бассейнах и других помещениях со сложными микроклиматическими условиями.

Для чего нужен штоковой привод

Предназначен для перемещения массивных, тяжелых створок панорамных окон, витражей, люков на плоских крышах и промышленных фрамуг. Шток обеспечивает прямолинейное толкающее усилие без потерь на изгиб, поэтому такие приводы используют там, где цепь согнулась бы под нагрузкой от ветра или снега. Часто применяются в системах принудительного закрывания по сигналу пожарной сигнализации.

Достоинства штоковых приводов

• Максимальное усилие развивают до 1000–1500 Н, что позволяет открывать створки площадью до 2,5–3 м² из тяжелого алюминия или стеклопакета.
• Высокая жесткость системы шток не прогибается, передача момента идеально линейна, что гарантирует точную фиксацию створки в любом промежуточном положении без самопроизвольного опускания.
• Стойкость к внешней среде в отличие от цепных, штоковые механизмы имеют сальниковые уплотнения и классы защиты IP65–IP67, что позволяет ставить их снаружи зданий, в парниках и бассейнах.
• Долговечность ресурс винтовой пары (гайка-винт) значительно выше, чем у цепных звездочек, при условии регулярной смазки.

Обслуживание штоковых приводов

Стержень штока должен быть всегда чистым и сухим. Абразивная пыль на нем работает как наждак, стачивая резьбу. Чистка проводится влажной безворсовой салфеткой с последующей сухой протиркой. Раз в полгода (а при интенсивной работе ежеквартально) необходимо дозаправлять смазку в редуктор через пресс-масленку, если она предусмотрена, либо разбирать корпус для замены смазочного материала в паре "винт-гайка".

Обязательна проверка концевиков: из-за вибрации они сбиваются, и привод может не доходить до крайнего положения.

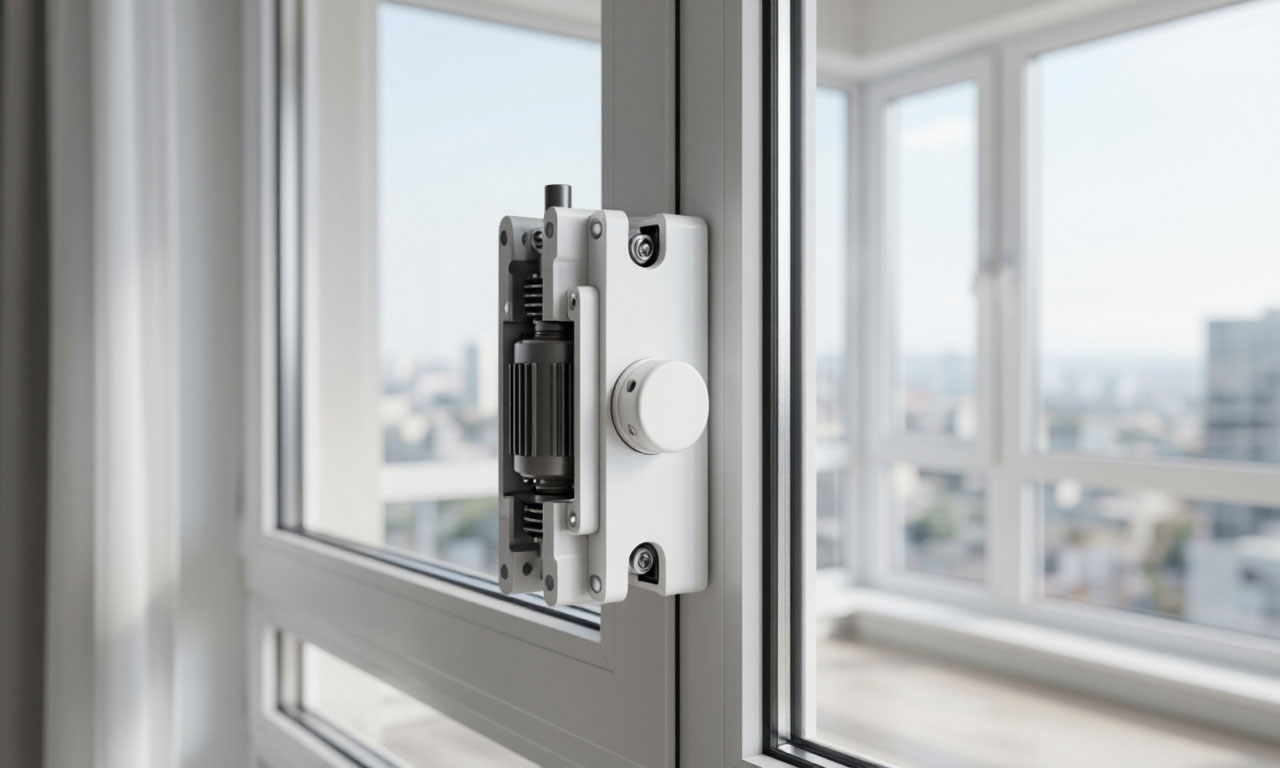

Электроприводы для мансардных окон

Мансардные окна эксплуатируются в более жестких условиях, чем вертикальные фасадные конструкции. Они подвергаются прямым снеговым нагрузкам, дождь бьет прямо в стекло, а ветер оказывает давление на плоскость под углом. Все это предъявляет особые требования к приводным механизмам.

На мансардных окнах чаще всего устанавливают цепные приводы. Конструкция цепи позволяет эффективно толкать нижний край створки при открывании, при этом сам корпус занимает минимум места внутри помещения и монтируется в верхней части рамы, оставаясь практически незаметным.

Для крупных и тяжелых мансардных створок применяют штоковые приводы, которые развивают большее усилие и надежнее удерживают раскрытое положение при снеговой нагрузке.

Угол наклона кровли напрямую влияет на выбор привода и его параметры. На пологих крышах (15–25°) снеговая нагрузка максимальна снег не съезжает самостоятельно, а накапливается на окне.

• Привод должен обеспечивать открывание даже при значительной массе снега на раме, поэтому требуемое усилие рассчитывается с запасом 30–50%. На крутых скатах (45° и выше) снег уходит сам, но возрастает ветровая нагрузка на открытую створку, что требует от привода высокого удерживающего усилия.
• Для мансардных окон датчик дождя становится не опцией, а обязательным элементом системы. При пологом скате вода при дожде попадает прямо в проем открытого окна, что может привести к серьезным затоплениям.
• Датчик крепится снаружи на кровле и при первых каплях отправляет сигнал блоку управления, который закрывает окно. Ведущие производители оснащают датчики функцией подогрева, исключающей ложные срабатывания от росы и обеспечивающей быстрое высыхание после окончания осадков.

Для чего нужен привод на мансардное окно

Специализированное решение для управления наклонными и поворотно-наклонными окнами в кровле. Привод берет на себя функцию толкания нижней части створки наружу, преодолевая гравитацию (вес самой створки) и внешние нагрузки (снег, лед, дождь). Основное назначение обеспечить быстрое проветривание подкровельного пространства для удаления перегретого воздуха летом и конденсата зимой, а также автоматически закрывать окно при непогоде.

Достоинства мансардных приводов

• Компенсация силы тяжести встроенные пружины или противовесы помогают мотору поднимать створку вверх, снижая требуемую мощность и продлевая срок службы мотора.
• Специальный терморасширитель многие модели оснащены термоприводом, который аварийно открывает окно при пожаре для отвода дыма из конька крыши, даже если питание пропало.
• Синхронизация с датчиками поддержка внешних датчиков дождя и ветра реализована на аппаратном уровне, что исключает заливание мансарды при внезапном ливне.
• Защита от обледенения уплотнители и направляющие цепи подогреваются при падении температуры, что предотвращает примерзание створки к раме зимой.

Обслуживание мансардных приводов

Уделяется внимание герметичности корпуса, так как на мансардах часто бывает высокая влажность. Контакты и разъемы обрабатываются контактной смазкой для защиты от окисления. Раз в год снимается внешняя декоративная крышка и продувается внутренняя полость цепного механизма от насекомых и паутины (она мешает работе микровыключателей).

Обязательная проверка усилия закрытия: если створка не доходит на 1–2 мм до упора, требуется перенастройка конечных выключателей, иначе зимой через щель будет уходить тепло.

Реечные электроприводы для окон

Реечные приводы используют для передачи усилия зубчатую рейку, которая взаимодействует с шестерней электромотора. Такая конструкция обеспечивает высокую надежность и точность позиционирования, что делает реечные механизмы востребованными в коммерческом и промышленном секторе.

Конструктивные элементы реечного привода включают стальную рейку, устойчивую к коррозии и механическим нагрузкам, алюминиевый корпус, защищающий внутренние механизмы от пыли и влаги, а также электромотор и систему управления. Устройства доступны в версиях как для подключения к бытовой сети 220В, так и для питания от низковольтных источников 24В.

Реечные приводы отличаются высокой степенью защиты корпуса, что позволяет устанавливать их в помещениях с повышенной влажностью ванных комнатах, бассейнах, парниках. Наличие блока управления с возможностью подключения датчиков дождя, температуры и ветра обеспечивает полную автоматизацию процесса проветривания.

Для чего нужен реечный привод

Применяется там, где требуется одновременная синхронизация нескольких створок в одной линии окон (например, в витражах или фасадных системах). Реечный привод устанавливается стационарно на раму, а зубчатая рейка монтируется на створку. При вращении шестерни рейка движется поступательно, открывая или закрывая окно. Часто используется в офисных зданиях для централизованного управления сезонной вентиляцией без использования дистанционных пультов.

Достоинства реечных приводов

• Идеальная синхронизация при подключении одного мотора к двум рейкам через вал обеспечивается абсолютно одновременное открывание обеих створок без перекоса.
• Отсутствие люфта зубчатое зацепление имеет минимальный зазор, что гарантирует точное позиционирование створки в миллиметрах, важно для герметичного примыкания уплотнителей.
• Высокая надежность реечная пара не требует высокой точности соосности при монтаже, в отличие от штоковых приводов, прощает небольшие монтажные отклонения.
• Простота наращивания мощности достаточно заменить мотор на более мощный, не меняя зубчатую рейку, если сечение рейки позволяет.

Обслуживание реечных приводов

Зубья рейки и шестерни очищаются от грязи жесткой кистью, так как песок увеличивает износ в разы. Смазка наносится только специальная графитовая или молибденовая, потому что обычные жировые смазки притягивают абразив. Раз в 2 года производится проверка износа зубьев: если они заострились или имеют задиры, рейка меняется. Важно контролировать зазор между шестерней и рейкой при ослаблении крепления мотора зазор увеличивается, и привод начинает "стрелять" при старте.

Блоки питания и управления

Эффективная работа оконных электроприводов невозможна без качественных блоков питания и управления. Эти устройства преобразуют сетевое напряжение, распределяют питание между несколькими приводами, обеспечивают синхронизацию их работы и интеграцию с внешними системами автоматизации.

Блоки питания выпускаются в двух основных вариантах: для прямого подключения к сети 230В и для преобразования в низкое напряжение 24В постоянного тока. Низковольтные системы считаются более безопасными, особенно в помещениях с повышенной влажностью, и позволяют организовать резервное питание от аккумуляторов.

Современные блоки управления поддерживают различные сценарии автоматизации: управление по таймеру, реакцию на сигналы датчиков дождя, ветра, температуры, а также интеграцию в системы умного дома через протоколы BACnet или LON. Многие модели оснащены встроенными радиоприемниками для дистанционного управления с пультов, работающих на частоте 433 МГц. Устройства для крупных объектов позволяют объединять приводы в группы с приоритетами управления местным, групповым и центральным.

Для чего нужны блоки питания и управления

Выполняют две критических функции. Первая преобразование напряжения: понижение 220В до безопасного 24В или 12В постоянного тока для питания приводов. Вторая интеллектуальная обработка сигналов: они принимают команды от кнопок, радиопультов, датчиков дождя/ветра/СО2, а затем подают напряжение на нужный привод в нужной полярности (чтобы открыть или закрыть). В крупных системах через блоки реализуются групповые сценарии (например, "Ночное проветривание").

Достоинства блоков питания и управления

• Безопасность питания низкое напряжение 24В исключает поражение током при повреждении кабеля, что обязательно для детских учреждений и влажных помещений.
• Интеллектуальное управление нагрузкой блоки сами отслеживают пиковые токи и ограничивают их, защищая моторы от перегрева и перегорания при заклинивании створки.
• Резервирование профессиональные модели имеют вход для подключения аккумулятора, обеспечивая автономную работу до 72 часов при отключении электричества.
• Программируемые логики позволяют задать приоритет датчиков (например, сигнал дыма перекрывает команду с пульта) и задержки срабатывания для предотвращения ложных срабатываний от ветра.

Обслуживание блоков питания и управления

Уход сводится к ежемесячному визуальному контролю светодиодной индикации (зеленый норма, красный ошибка). Раз в квартал требуется проверка напряжения на клеммах под нагрузкой просадка более 5% говорит о старении конденсаторов. Пыль в вентиляционных отверстиях блока удаляется пылесосом, так как перегрев платы управления снижает точность определения момента остановки двигателя.

Один раз в год выполняется тест автоматики: искусственно подается сигнал от датчиков и проверяется корректность отработки всех сценариев.

Скрытые приводы для окон

Скрытые приводы представляют собой наиболее эстетичное решение, где все механизмы полностью интегрированы в оконную раму или створку. Такие системы не влияют на внешний вид окна, не требуют дополнительного места и не нарушают дизайн интерьера.

• Встраиваемые приводы разрабатываются как единая система, включающая электромеханизм, фурнитуру и профильную систему. Это обеспечивает полную совместимость всех элементов и гарантирует сохранение заводских характеристик окна по водонепроницаемости, звуко- и теплоизоляции.
•  Современные скрытые системы обеспечивают ширину открывания до 500 мм и более, что достаточно для эффективного проветривания.

Особое внимание в скрытых приводах уделяется безопасности. Системы оснащаются защитой от защемления, которая реагирует на малейшее прикосновение в любой точке рамы.

Некоторые модели соответствуют классам защиты от защемления SK 3 и SK 4, что позволяет использовать их в детских учреждениях и других местах с повышенными требованиями к безопасности. Дополнительные блокираторы в нескольких точках обеспечивают защиту от взлома до класса RC 2.

Скрытые приводы активно используются в системах управления зданием, поддерживая функции щелевого проветривания, ночного охлаждения и вентиляции по расписанию. Все элементы полностью скрыты от глаз, что делает такие системы идеальными для объектов с высокими эстетическими требованиями.

Для чего нужен скрытый привод

Интегрируется внутрь оконного профиля или коробки, оставаясь абсолютно невидимым снаружи и изнутри. Его задача автоматизировать окно, не нарушая дизайна фасада и интерьера, без выступающих блоков, цепей и реек. Используется в премиальном жилье, музейных комплексах и исторических зданиях, где нельзя менять внешний вид архитектуры.

Достоинства скрытых приводов

• Эстетика и сохранение светового проема ничто не перекрывает стекло и не выступает внутрь комнаты, не мешает шторам и жалюзи.
• Защита от взлома приводы интегрированы с многозапорной фурнитурой, обеспечивая точечный прижим створки по периметру, что повышает взломостойкость на 1–2 класса (до RC 3).
• Шумопоглощение механизмы заключены в звукоизолирующую пену внутри профиля, работают на 5–8 дБ тише внешних аналогов.
• Датчики нажатия встроенные сенсоры автоматически останавливают закрывание при касании препятствия (на уровне 50–100 Н), что исключает травмы пальцев.

Обслуживание скрытых приводов

Самый сложный этап доступ к механизму. Требуется частичная разборка фурнитуры или снятие декоративных накладок с рамы. Производители рекомендуют проводить обслуживание одновременно с плановой регулировкой всей оконной фурнитуры (раз в 2–3 года). Смазка наносится точечно, только в указанные в паспорте отверстия, переизбыток недопустим она вытечет внутрь профиля и испортит уплотнитель.

Проверяется работа концевых выключателей: их контакты могут окисляться внутри замкнутого пространства, поэтому требуется очистка контактным спреем.

Сравнительная таблица оконных электроприводов

Тип привода	Усилие, Н	Ход, мм	Защита (IP)	Сфера применения
Цепной	150–600	100–1000	IP32–IP54	Стандартные окна, фрамуги, дымоудаление
Штоковый	до 1500	50–500	IP65–IP67	Панорамные окна, люки, промышленные системы
Мансардный	200–800	100–600	IP44–IP65	Наклонные окна, кровельные люки
Реечный	300–1000	200–1500	IP54–IP65	Витражи, фасадные системы, синхронизация
Скрытый	100–400	до 500	IP40–IP54	Премиум-жилье, музеи, дизайнерские объекты

Выбор правильного электропривода для окон комплексная задача, требующая учета массы створки, интенсивности эксплуатации, климатических условий и эстетических предпочтений.

Только взвешенный подход к подбору оборудования и своевременное техническое обслуживание гарантируют долгую и бесперебойную работу систем автоматизации.
