Рейтинг лучших уличных газовых счётчиков с термокоррекцией для частного дома

95

Уличный газовый счётчик для частного дома круглый год работает при меняющейся температуре. Зимой газ охлаждается и сжимается, летом нагревается и расширяется, поэтому одинаковое его количество может занимать разный объём. Для корректного учёта при наружном монтаже применяют температурные коэффициенты либо выбирают прибор со встроенной термокоррекцией.

При этом наличие термокорректора ещё не означает, что модель разрешено устанавливать на улице. Нужно отдельно проверить рабочий диапазон температур и условия монтажа в паспорте. Также нельзя выбирать счётчик только по обозначению G4 или G6 и его месту в рейтинге: имеют значение расход газового оборудования, направление потока, межосевое расстояние и другие параметры узла учёта. Разберём, как работают такие приборы и чем различаются подходящие для частного дома модели.

Что такое уличный газовый счётчик с термокоррекцией

Уличным называют газовый счётчик, характеристики которого допускают эксплуатацию вне отапливаемого помещения. Он должен сохранять работоспособность и установленную точность во всём диапазоне температур, заявленном производителем. Конкретные условия указываются в паспорте: ориентироваться только на описание магазина или слово «уличный» в названии товара нельзя.

Термокоррекция решает другую задачу. Газовый счётчик измеряет объём прошедшего через него газа, но этот объём зависит от температуры. При нагревании газ расширяется, а при охлаждении сжимается. Поэтому результат измерения приводится к установленным условиям, чтобы расчёт не зависел напрямую от погоды во время потребления.

В бытовых счётчиках применяются два основных способа коррекции:

• механическая термокомпенсация - встроена в измерительный механизм и работает без внешнего электропитания;
• электронная коррекция - датчик измеряет температуру газа, после чего электронный блок рассчитывает приведённый объём.

Термокорректор не нагревает, не охлаждает и не меняет свойства газа. Он только корректирует результат измерения с учётом температуры. Поэтому наличие термокоррекции не заменяет морозостойкое исполнение корпуса и механизма: пригодность конкретной модели для наружного монтажа всё равно проверяют отдельно.

Помогает ли газовый счётчик с термокоррекцией экономить

Счётчик с термокоррекцией не уменьшает количество газа, которое расходуют котёл, плита или водонагреватель. Его задача - точнее определить расчётный объём при температуре, отличающейся от установленных условий. Поэтому правильнее говорить не об энергосбережении, а об изменении способа учёта.

Если обычный счётчик без температурной компенсации установлен вне помещения, его показания могут пересчитываться с применением утверждённых для региона температурных коэффициентов. При встроенной термокоррекции пересчёт выполняет сам прибор, поэтому отдельный коэффициент, как правило, не применяется. Конкретный порядок начисления следует уточнять у местного поставщика газа.

Выгода для владельца дома зависит от климата, температуры в месте установки, сезонного потребления и действующих коэффициентов. В одних условиях приведённый объём может оказаться меньше результата внешнего пересчёта, в других заметной разницы не будет. Поэтому обещания фиксированной экономии, например 10–15% в год, без расчёта для конкретного региона необоснованны.

Термокоррекция помогает избежать зависимости расчёта от сезонного расширения или сжатия газа, но не заменяет меры, которые действительно снижают потребление.

Возможно вас заинтересуют экономные газовые счетчики с термокоррекией или без нее. Изучить описание работы переделанных счетчиков газа и воды, и выбрать подходящую модель можно посетив сайт-магазин.

Чем уличный счётчик отличается от модели для помещения

Главное отличие уличного газового счётчика - допустимые условия эксплуатации. Прибор на фасаде или отдельно стоящей опоре подвергается морозу, летнему нагреву и резким перепадам температуры. Он должен сохранять работоспособность и точность во всём диапазоне, указанном производителем.

Корпус, уплотнения, счётный механизм и другие элементы уличного исполнения рассчитаны на такие условия. Однако это не означает, что прибор можно оставлять открытым под дождём или снегом. Для защиты от осадков, прямого солнца и случайных повреждений счётчик обычно размещают в вентилируемом шкафу, конструкция которого соответствует проекту.

Термокоррекция также связана с местом установки. В отапливаемом помещении температура относительно стабильна, а на улице её колебания заметнее влияют на объём газа. Поэтому для наружного узла учёта часто выбирают модель со встроенной температурной компенсацией либо применяют установленный порядок пересчёта показаний.

Защитный короб не превращает комнатный счётчик в уличный. Он ограничивает воздействие осадков и солнца, но не поддерживает постоянную температуру и не меняет характеристик измерительного механизма. Если паспорт не допускает работу при возможных морозах или жаре, устанавливать такую модель снаружи нельзя даже в закрытом шкафу.

Как выбрать уличный газовый счётчик для частного дома

Подбор начинают не с производителя и цены, а с параметров газового оборудования и существующего узла учёта. Ошибка в типоразмере или варианте подключения может потребовать замены прибора либо переделки газопровода.

1. Рассчитайте максимальный расход. Сложите максимальное часовое потребление котла, плиты, водонагревателя и других приборов, которые могут работать одновременно. Значения берут из их паспортов. Максимальный расход счётчика должен быть не ниже полученного результата.

2. Проверьте нижнюю границу измерений. Счётчик должен учитывать небольшой поток, например при работе одной горелки плиты. Чрезмерный запас по пропускной способности не всегда полезен: вместе с верхней границей обычно меняется и минимальный измеряемый расход.

3. Определите типоразмер. Для бытовых узлов чаще рассматривают G4 и G6, но выбирать между ними нужно по диапазону расхода, а не по площади дома. Если суммарное потребление выше, проектом может быть предусмотрен более производительный прибор.

4. Сверьте направление потока. Левое и правое исполнения не взаимозаменяемы без изменения схемы. Направление определяют по стрелке на корпусе и расположению входного патрубка, а не только по положению счётчика относительно стены.

5. Уточните монтажные параметры. Проверьте межосевое расстояние, диаметр резьбы и другие присоединительные размеры. Особенно это важно при замене уже установленного прибора.

6. Проверьте допустимую температуру. Нижняя и верхняя границы должны соответствовать климату и фактическому месту установки. Отдельно уточняют наличие встроенной термокоррекции и её тип.

7. Сравните межповерочный интервал. Он относится к конкретной модели и модификации, поэтому значение берут из паспорта или описания утверждённого типа, а не из общей характеристики бренда.

8. Сверьте модель с проектом. Типоразмер, направление потока и способ подключения должны соответствовать проектной документации. Самостоятельно заменять предусмотренный счётчик на более производительный нельзя.

9. Проверьте документы. У прибора должны быть паспорт, сведения о первичной поверке и данные, позволяющие точно определить модель и исполнение. Перед покупкой выбранный вариант стоит согласовать с организацией, которая будет устанавливать и вводить счётчик в эксплуатацию.

Как составлялся рейтинг уличных газовых счётчиков

В рейтинг вошли бытовые модели с температурной коррекцией, имеющие исполнения для наружного монтажа. Основное внимание уделялось распространённым типоразмерам для частных домов, а не промышленным приборам с избыточной пропускной способностью.

Модели сравнивались по следующим критериям:

• заявленный диапазон температур;
• тип температурной коррекции;
• минимальный и максимальный расход;
• наличие левого и правого исполнения;
• доступные межосевые и присоединительные размеры;
• межповерочный интервал;
• наличие паспортов и технических данных;
• пригодность для разных сценариев частного дома.

Высокое место получает не самый дорогой или производительный счётчик, а модель, которая сочетает понятные характеристики, подходящие варианты подключения и широкий бытовой диапазон применения. Отдельно учитывались ограничения: отсутствие нужного направления потока, единственный установочный размер или сложность проверки характеристик конкретной модификации.

Рейтинг служит для предварительного сравнения. Даже модель на первом месте нельзя покупать без сверки с проектом, расходом оборудования и параметрами существующего узла учёта.

Рейтинг лучших уличных газовых счётчиков с термокоррекцией

В рейтинг вошли семь моделей для разных бытовых сценариев: от типового дома с котлом и плитой до объекта с повышенным расходом газа. Характеристики внутри одной серии могут различаться, поэтому перед покупкой необходимо сверить данные с паспортом конкретного исполнения.

1. Счетприбор СГД-G4 МТК - оптимальный для типового частного дома

Мембранный счётчик российского производства с механической температурной компенсацией. Диапазон расхода подходит для многих домов с котлом и плитой, если их суммарное потребление не превышает возможности G4.

• Типоразмер: G4.
• Расход газа: от 0,04 до 6 м³/ч.
• Температура окружающей среды: от −40 до +55 °C.
• Термокоррекция: механическая.
• Направление потока: левое или правое.
• Межповерочный интервал: 10 лет.

Модель занимает первое место благодаря понятной документации, широкому температурному диапазону и наличию распространённых вариантов подключения. Механический термокорректор не требует отдельного питания. При выборе важно не перепутать модификацию МТК с версиями, имеющими другой способ коррекции или выпускаемыми без неё.

2. СГВ-МТ-G4 «Скайметр» - лучший выбор по вариантам подключения

Серия СГВ-МТ интересна разнообразием конфигураций. В продаже встречаются вертикальные и горизонтальные модели, разные направления потока, межосевые расстояния и присоединительные размеры.

• Типоразмер: G4.
• Расход газа: от 0,04 до 6 м³/ч.
• Термокоррекция: механическая.
• Расположение патрубков: зависит от модификации.
• Направление потока: левое или правое.
• Дополнительные исполнения: возможен импульсный выход.

СГВ-МТ-G4 удобен при замене старого счётчика, когда нужно подобрать прибор не только по типоразмеру, но и по расположению штуцеров. Обозначения М, МТ, VM и другие относятся к разным версиям, поэтому заказывать модель следует по полному коду, указанному в проекте или согласованному монтажной организацией.

3. ВКР-G4T «Таугаз» - для узла с межосевым расстоянием 110 мм

Компактная мембранная модель с температурной компенсацией. Распространённое исполнение имеет межосевое расстояние 110 мм и присоединительную резьбу 1 1/4 дюйма.

• Типоразмер: G4.
• Расход газа: от 0,04 до 6 м³/ч.
• Межосевое расстояние: 110 мм у распространённого исполнения.
• Присоединительная резьба: 1 1/4 дюйма.
• Направление потока: левое или правое.
• Межповерочный интервал: 10 лет.

ВКР-G4T подходит прежде всего для замены прибора с совпадающими установочными размерами. Внешне он похож на ВКР-G4 без термокоррекции, поэтому наличие буквы «T» и температурной компенсации нужно проверить в маркировке и паспорте отгружаемого счётчика.

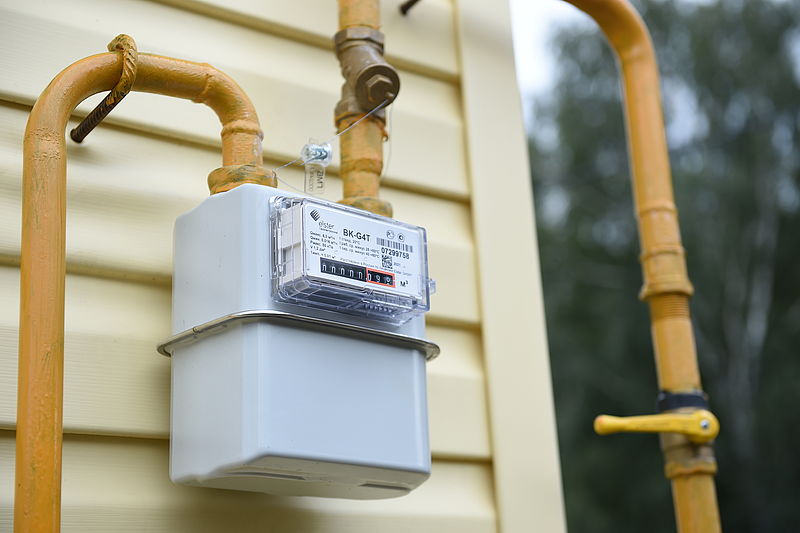

4. ВК-G4T - распространённая модель для замены существующего ВК

ВК-G4T - один из наиболее известных мембранных счётчиков с механической термокомпенсацией. В продаже представлены модели с разным направлением потока и несколькими вариантами расстояния между патрубками.

• Типоразмер: G4.
• Максимальный расход: 6 м³/ч.
• Температура окружающей среды: до −40…+55 °C у изученного исполнения.
• Термокоррекция: механическая.
• Межповерочный интервал: 10 лет.
• Дополнительные возможности: подключение импульсного датчика у отдельных версий.

Главное преимущество ВК-G4T - распространённость и знакомая монтажным организациям конструкция. Однако под одним названием встречаются приборы разных производителей и годов выпуска.

Данные из паспорта одной версии нельзя автоматически переносить на другую, особенно при покупке старого складского остатка.

5. СГД-3Т-G6 «БелОМО» - для дома с повышенным расходом газа

СГД-3Т-G6 рассчитан на более высокий расход, чем модели G4. Его рассматривают для домов, где одновременно могут работать мощный котёл, газовая плита, колонка или несколько других потребителей.

• Типоразмер: G6.
• Максимальный расход: 10 м³/ч.
• Температура окружающей среды: до −40…+50 °C у распространённых исполнений.
• Термокоррекция: механическая.
• Межосевое расстояние: 200 или 250 мм.
• Направление потока: левое или правое.
• Межповерочный интервал: 10 лет для исполнений, предназначенных для российского рынка.

Эта модель нужна не каждому частному дому. Она крупнее счётчиков G4, а повышенная пропускная способность должна быть обоснована расчётом. СГД-3Т-G6 выбирают по проектному расходу, а не как улучшенный вариант с произвольным запасом.

6. СГБ-G4T «Сигнал» - традиционный мембранный счётчик G4

Модель российского производства с механической температурной компенсацией. Она рассчитана на стандартный бытовой расход и выпускается в левом и правом исполнении.

• Типоразмер: G4.
• Максимальный расход: 6 м³/ч.
• Межосевое расстояние: 110 мм у распространённой версии.
• Термокоррекция: механическая.
• Направление потока: левое или правое.
• Межповерочный интервал: 10 лет.

СГБ-G4T подходит для типового бытового узла и замены совместимого мембранного прибора. В линейке также есть СГБ-G4 без температурной компенсации, поэтому сокращённого названия «Сигнал G4» для заказа недостаточно.

7. Гранд-6 ТК - самый компактный в рейтинге

Гранд-6 ТК отличается от остальных участников принципом измерения. Это электронный струйный счётчик без громоздкого мембранного механизма. По максимальному расходу он сопоставим с бытовыми моделями G4.

• Расход газа: от 0,04 до 6 м³/ч.
• Термокоррекция: электронная.
• Температура окружающей среды: от −40 до +50 °C у изученного исполнения.
• Питание: от встроенного источника.
• Межповерочный интервал: до 12 лет у отдельных версий.
• Особенность: компактный корпус и отсутствие мембранного измерительного механизма.

Гранд-6 ТК стоит рассматривать, когда важны небольшие размеры и конкретная схема подключения. Характеристики версий Гранд-6 ТК и Гранд-6 ТК(М) различаются: у отдельных модификаций меняются нижняя рабочая температура и межповерочный интервал. Поэтому название модели необходимо сверять полностью.

Для нового типового узла наиболее универсальны СГД-G4 МТК и СГВ-МТ-G4. ВКР-G4T, ВК-G4T и СГБ-G4T удобны при замене совместимого счётчика. СГД-3Т-G6 предназначен для повышенного расхода, а Гранд-6 ТК - для сценария, в котором особенно важен компактный корпус.

Сравнение уличных газовых счётчиков с термокоррекцией

В таблице собраны основные характеристики моделей из рейтинга. Для серий с несколькими модификациями указаны параметры распространённых исполнений. Перед покупкой значения необходимо сверить с паспортом конкретного прибора.

Сравнивать модели только по температуре или продолжительности межповерочного интервала недостаточно. Сначала исключают приборы, которые не подходят по расходу и способу подключения, а затем оценивают остальные характеристики.

Как подобрать G4 или G6 по расходу газового оборудования

Обозначения G4 и G6 характеризуют диапазон расходов счётчика, а не площадь дома и не количество подключённых приборов. При выборе складывают максимальное часовое потребление оборудования, которое может работать одновременно, и сопоставляют результат с возможностями конкретной модели.

У большинства бытовых счётчиков G4 максимальный расход составляет около 6 м³/ч, а у G6 - около 10 м³/ч. Окончательные значения всегда проверяют по паспорту выбранного исполнения.

Ориентироваться только на мощность котла нельзя. Даже если он является главным потребителем, одновременно с ним могут работать плита, колонка или второй отопительный прибор. Значение имеет их совокупный расход в наиболее нагруженном режиме.

Выбирать G6 с произвольным запасом вместо подходящего G4 также не всегда разумно. У более производительного прибора обычно выше не только максимальная, но и нижняя граница измерений. Если включена одна конфорка, небольшой поток должен оставаться в рабочем диапазоне счётчика. Кроме того, переход на другой типоразмер может потребовать согласования и изменения монтажной схемы.

Подходящая модель должна охватывать как минимальный, так и максимальный предполагаемый расход дома.

Что проверить перед покупкой и установкой

Перед оплатой запросите у продавца фотографию маркировки и паспорт именно того прибора, который будет отгружен. Название серии без дополнительных обозначений не подтверждает направление потока, размеры, наличие термокоррекции и пригодность для наружного монтажа.

В документах и проекте необходимо сверить:

• полное обозначение модели и модификации;
• типоразмер и допустимый расход;
• направление потока и присоединительные размеры;
• рабочий диапазон температур;
• дату изготовления и сведения о первичной поверке;
• комплектность и сохранность заводских пломб.

Межповерочный интервал отсчитывается не от покупки или установки. Его начало определяют по сведениям о поверке, поэтому долго хранившийся на складе счётчик может потерять часть периода до следующей поверки ещё до монтажа.

При первичной газификации модель сверяют с проектом. При замене выбранное исполнение лучше заранее согласовать с газовой организацией, особенно если меняются типоразмер, направление потока или установочные размеры.

После подтверждения совместимости можно покупать прибор и согласовывать монтаж, пломбировку и ввод в эксплуатацию. Самостоятельно подключать газовый счётчик нельзя.

Частые вопросы

Где в паспорте указано, что газовый счётчик подходит для установки на улице?

Ищите разделы «Условия эксплуатации», «Климатическое исполнение» или «Технические характеристики». В них должен быть указан диапазон температуры окружающего воздуха, соответствующий условиям наружного монтажа. Отдельно проверяют требования к защите от осадков и солнечного света.

Что означает буква «Т» в названии газового счётчика?

Обычно она обозначает наличие температурной компенсации, например в названиях ВК-G4T или СГД-3Т. Однако маркировка зависит от производителя, поэтому буква «Т» сама по себе не подтверждает все характеристики прибора. Расшифровку нужно смотреть в паспорте конкретной серии.

Применяется ли температурный коэффициент при наличии термокоррекции?

Для счётчиков со встроенной температурной компенсацией отдельный внешний коэффициент, как правило, не применяется. Такие коэффициенты используют при расчёте по показаниям приборов без термокоррекции, установленных вне помещения. Порядок начисления лучше уточнить у поставщика газа до замены счётчика.

Работает ли механический термокорректор без электричества?

Да. Механическая компенсация встроена в измерительный механизм и не требует внешнего электропитания. Электронному корректору, дисплею или модулю передачи показаний может потребоваться встроенная батарея.

Можно ли перенести комнатный газовый счётчик на улицу?

Только если паспорт допускает работу при наружной температуре, а перенос согласован и отражён в проектной документации. Защитный шкаф не расширяет рабочий диапазон прибора. Если модель рассчитана только на отапливаемое помещение, для улицы она не подходит.

Может ли уличный газовый счётчик остановиться в сильный мороз?

Может, если температура опустится ниже установленной производителем границы либо возникнут неисправность, обмерзание или другие неблагоприятные условия. Наличие термокорректора не защищает механизм от температуры за пределами рабочего диапазона.

Нужно ли утеплять или обогревать шкаф со счётчиком?

Обычно морозостойкий уличный счётчик устанавливают в защитном вентилируемом шкафу без самостоятельного утепления и обогрева. Нельзя закрывать вентиляционные отверстия или добавлять нагреватель по собственной инициативе. Если обогрев необходим, он должен быть предусмотрен проектом.

Можно ли заменить G4 на G6 без изменения проекта?

Самостоятельно - нет. G6 отличается диапазоном расхода и может иметь другие размеры. Замену согласовывают с газовой организацией, даже если новый прибор физически помещается на место старого.

Как определить направление потока, если старый счётчик уже снят?

Направление сверяют со схемой газопровода и стрелкой на корпусе нового прибора. Термины «левый» и «правый» у продавцов иногда трактуются неоднозначно, поэтому безопаснее согласовать фотографию и полное обозначение модели с монтажной организацией.

От какой даты отсчитывается межповерочный интервал?

От даты первичной или последующей поверки, а не от покупки и установки. Сведения указываются в паспорте и в реестре результатов поверки. Поэтому перед покупкой складского прибора нужно проверить, сколько времени осталось до следующей поверки.

Можно ли установить на улице счётчик с дистанционной передачей показаний?

Можно, если конкретная модель и модуль связи рассчитаны на соответствующую температуру и предусмотрены проектом. Телеметрия передаёт данные, но сама по себе не заменяет термокоррекцию. Это две разные функции.

Кто должен пломбировать новый газовый счётчик?

После монтажа заявку на опломбирование подают поставщику газа по действующему в регионе порядку. Установка или замена специализированной организацией ещё не означает, что прибор принят для расчётов: показания начинают использовать после оформления и установки необходимых пломб.
