Бетон отлично работает на сжатие. Массивная лента или плита выдержит давление многоэтажного здания, не треснув под собственным весом. Проблема возникает при растяжении или изгибе. Без стального усиления основание ведет себя как камень: оно ломается при малейшем смещении грунта или попытке «растянуть» его по бокам. Именно здесь в дело вступает арматура - она берет на себя растягивающие усилия, не давая конструкции разрушиться. Без этого монолит даст трещины при первом же морозном пучении.

Поэтому заливка фундамента всегда создание композитной системы «бетон + сталь». Если вы только подумываете купить арматуру в Челябинске, не торопитесь, ознакомьтесь с материалом, он сохранит Вам много времени и средств! Итак, арматура работает как скелет. Безопасность здания зависит от того, насколько правильно вы подберете класс стали и соберете каркас. Ошибка в выборе материала или нарушение технологии вязки приведут к тому, что бетонная масса начнет разрушаться изнутри при первых же нагрузках.

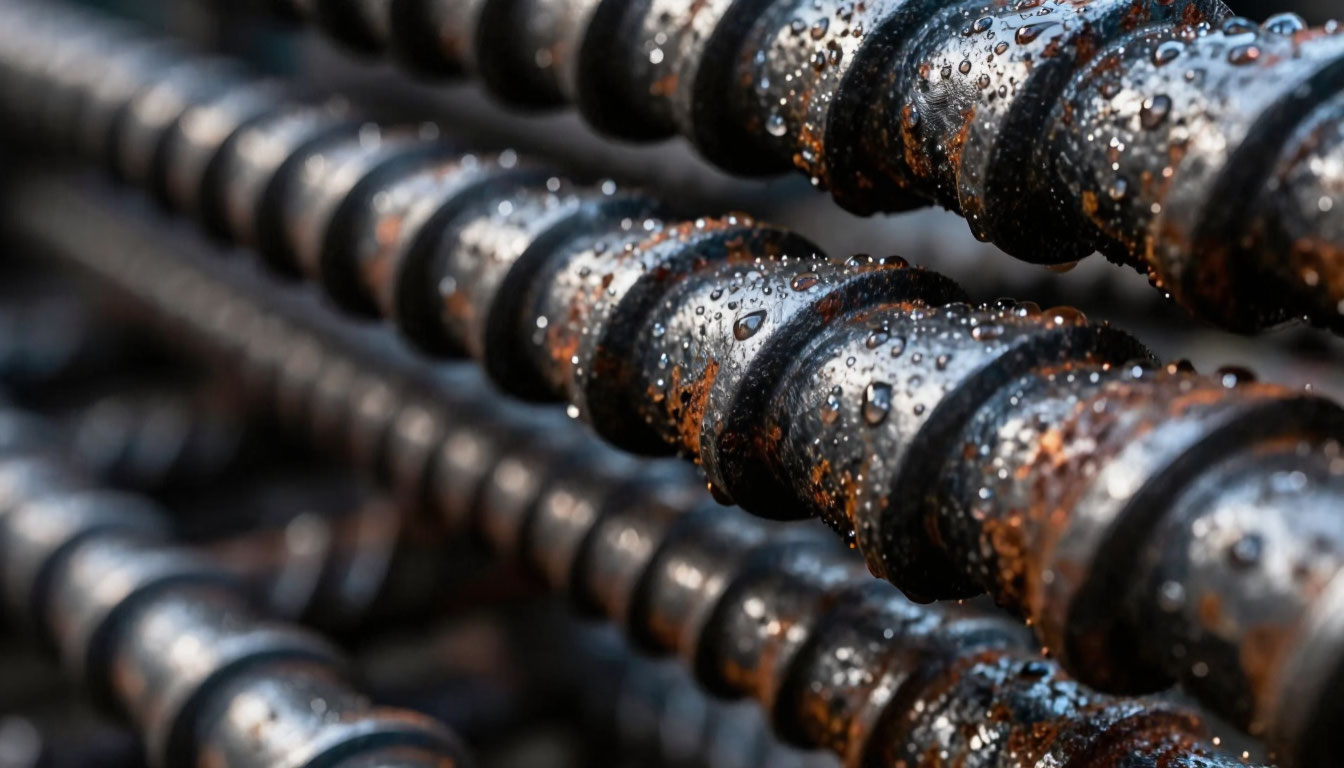

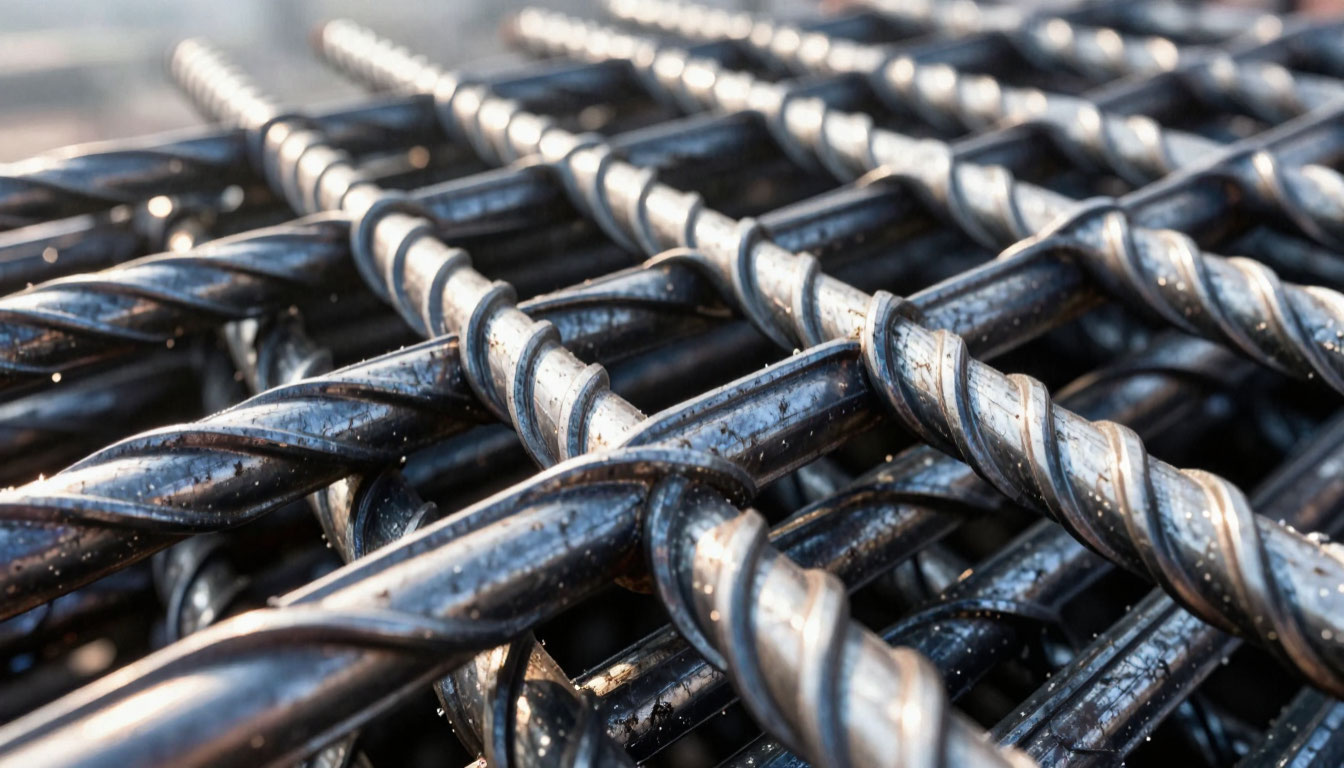

Классы стальной арматуры: профиль и маркировка

Выбор прутьев определяется их механическими свойствами и формой поверхности.

Гладкий профиль (класс А240). Идеально ровная поверхность без рифления. У такой стали низкий коэффициент сцепления с цементным камнем. При растяжении гладкий прут просто проскользнет внутри бетона. Потому А240 конструктивная арматура. Ее используют там, где нет растягивающих нагрузок: для изготовления хомутов, П-образных перемычек и вертикальных связей, которые держат форму каркаса.

Рифленый профиль (периодического профиля). На поверхность нанесены поперечные ребра («серповидный» или «кольцевой» рисунок). Эти выступы работают как якоря, жестко фиксируя прут в толще бетона. Такой класс обязан быть рабочим (продольным).

А400 (бывший А-III). Универсальный, самый ходовой класс для частного строительства. Устойчив к нагрузкам и надежен. Ранее использовался повсеместно.

А500С. Более современный и технологичный тип. Цифра «500» означает предел текучести почти вдвое выше по сравнению с устаревшими марками. Буква «С» указывает на возможность сварки (Weldable). Это термомеханически упрочненная сталь. Если раньше для соединения прутьев можно было использовать только вязку (сварка ослабляла металл А400), то А500С спокойно варится без риска хрупкого разрушения стыка. Арматура А500С содержит меньше углерода и легирующих добавок, что делает ее прочнее и эластичнее одновременно . По своим свойствам этот материал отвечает требованиям международных стандартов EN 10080, ISO 6935.2 и DIN 488 .

А600 и выше. Высокопрочные стали для сложных промышленных объектов или многоэтажных нагрузок. В частном фундаменте их применение экономически неоправданно.

Запрет на стеклопластик. В малоэтажном строительстве для монолитных фундаментов настоятельно рекомендуется использовать именно сталь. Стеклопластик обладает другим модулем упругости: он ломается при изгибе, а его сцепление с бетоном падает при перепадах температур. Сертифицированные расчеты для жилых домов почти всегда базируются на стальном армировании.

Расчет: как определить диаметр и количество прутьев

Ошибочно думать, что «чем толще арматура, тем лучше». Перерасход стали ведет к утяжелению конструкции и удорожанию, а недостаток сечения - к разрушению. Нормы СП 52-101-2003 жестко регламентируют минимальный процент армирования: суммарная площадь сечения продольных прутьев должна составлять не менее 0,1% от площади поперечного сечения ленты фундамента.

• Расчет по сечению. Допустим, ваша лента имеет размеры 40 см ширины и 120 см высоты (с учетом заглубления и цоколя). Площадь сечения = 400 мм * 1200 мм = 480 000 мм². Умножаем на 0,001 (те самые 0,1%) = 480 мм². Это минимальная общая площадь рабочей арматуры.
• Подбор диаметра. По таблице площадей сечений арматуры находим нужную комбинацию. Если ставить 4 прута (по два в поясе снизу и сверху), минимальный диаметр каждого прута должен быть не менее 12-14 мм (площадь 12 мм = 113 мм² * 4 = 452 мм² - чуть мало; берем 14 мм).
• Ограничения по нормам. При длине стороны фундамента более 3 метров запрещено использовать рабочую арматуру диаметром менее 12 мм. Для фундаментов с большими боковыми нагрузками (пучинистые грунты) минимальный диаметр увеличивают до 14-16 мм.
• Вспомогательная. Гладкую арматуру (хомуты и вертикальные связи) берут диаметром 6, 8 или 10 мм. Толщина зависит от высоты каркаса (чем выше лента, тем толще должна быть проволока для поддержания тяжелых продольных прутьев).

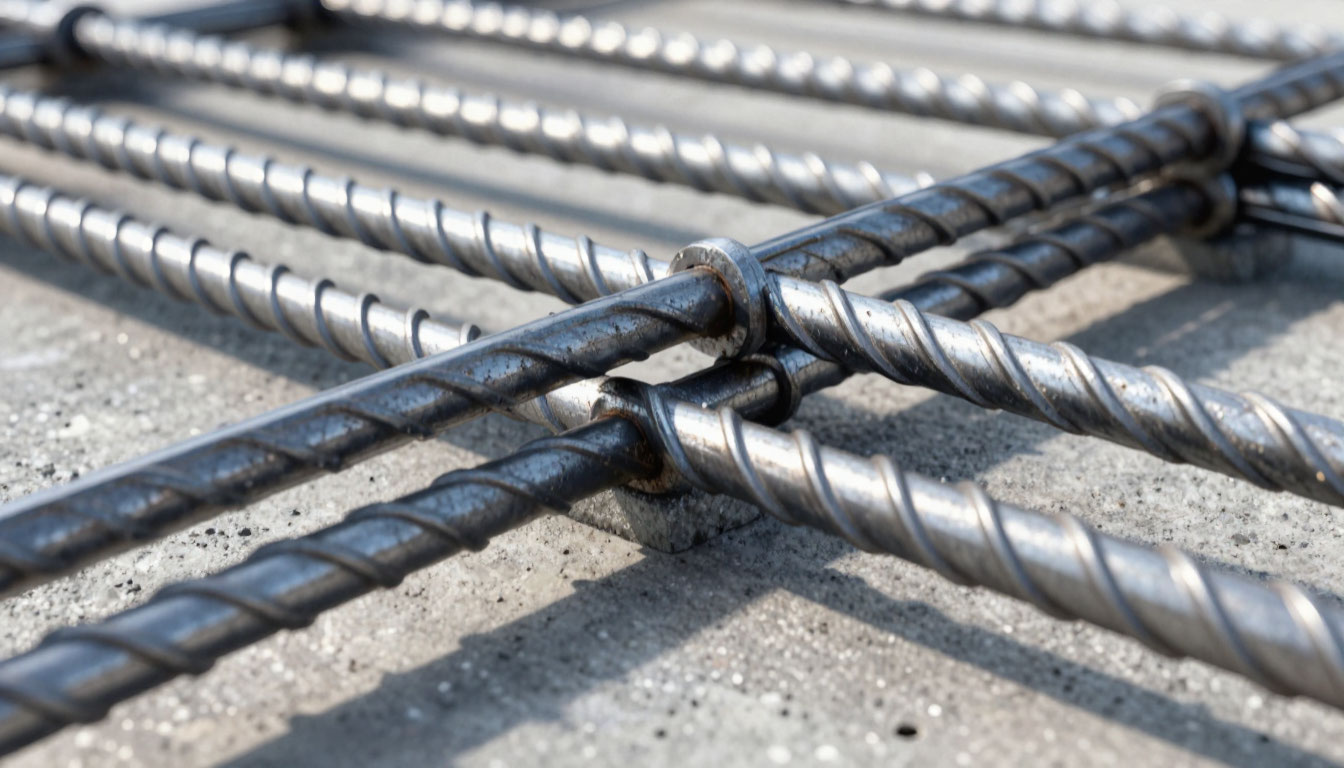

Техника вязки: почему проволока, а не сварка

Нагрев металла точкой сварки меняет кристаллическую решетку стали. В месте шва металл становится хрупким. При нагрузках на изгиб (фундамент «играет» зимой/летом) сварной узел лопается. Вязка сохраняет пластичность соединения - узел немного «дышит», не разрушаясь. Это касается классических сталей марок А400.

Материалы для соединения (вязки). Используют низкоуглеродистую отожженную проволоку. Ее мягкость позволяет легко делать скрутки руками или инструментом. Диаметр проволоки: 1,0-1,2 мм для легких каркасов или 1,4-1,6 мм для тяжелых (диаметр прута 16+).

Инструменты.

• 1. Ручной крючок. Самый дешевый вариант, но медленный. С подшипником вращается быстрее, но палец устает.
• 2. Полуавтоматический (винтовой) крючок. При натяжении рукоятки шнек внутри проворачивается. Позволяет вязать одной рукой без вращательных движений кистью. Ресурс ограничен (быстро стирается насечка), но для одного фундамента хватает.
• 3. Пистолет для вязки. Аккумуляторный инструмент, который сам подает проволоку, обматывает узел и обрезает хвосты. Скорость в 3-5 раз выше ручной. Минусы - цена (сопоставима с бетономешалкой) и расход проволоки. Но если объем работ большой, аренда или покупка оправдана.

Пошаговый алгоритм вязки узла

1. Нарезка. Готовим куски проволоки длиной 250–350 мм. Складываем их вдвое (получается «двойная нить» с петлей на сгибе).
2. Охват. Заводим петлю под перекрестие прутьев по диагонали. Концы (хвосты) заводим наверх, перекрещиваем их над арматурой.
3. Зацеп. Вставляем крючок в петлю. Второй рукой оттягиваем хвосты проволоки.
4. Скрутка. Вращаем крючок до тех пор, пока проволока не перестанет проскальзывать и плотно обожмет металл. При этом важно не перетянуть узел до разрыва (хрупкий металл лопается от перекрута).
5. Фиксация. Если при затяжке проволока лопается - она пережжена или вы взяли неправильную марку (слишком жесткую). Нормальный узел держит вес человека, вставшего на прут.



Сводная таблица классов арматуры и их применения

Класс арматуры	Профиль	Предел текучести, МПа	Основное применение	Особенности монтажа
А240	Гладкий	240	Хомуты, распределительные сетки	Только вязка, низкая анкеровка
А400	Периодический (рифленый)	400	Рабочая арматура фундаментов, колонн, балок	Вязка или сварка ограниченно
А500С	Периодический с серповидными ребрами	500	Несущие каркасы, мосты, сейсмические пояса	Сварка и вязка, высокая пластичность
А600	Периодический (комбинированный)	600	Высоконагруженные промышленные конструкции	Предварительное напряжение
А800	Периодический усиленный	800	Особо ответственные мосты, гидротехнические сооружения	Специальные муфты, натяжение

Ключевое правило профессионала: арматура А500С сегодня - оптимальный выбор для 95% частных и коммерческих объектов. Ее прочность, свариваемость и устойчивость к динамическим нагрузкам доказаны десятилетиями эксплуатации по всему миру.

Заливка бетона: подготовка и консистенция

Процесс требует беспрерывности. Холодные швы (стыки старого и свежего бетона) линии разлома. Если заливать частями, новая масса не монолитируется со старой, образуется щель.

Рекомендация: Заказывайте миксер с готовой смесью марки М250-М300 (В20-В22,5) для двухэтажного дома. Если замес ручной - работайте командой, чтобы обеспечить нулевой интервал между партиями.

Консистенция. Раствор должен быть текучим, но не водянистым (осадка конуса 15–20 см). Избыток воды расслаивает бетон: цементное молочко уходит наверх, щебень падает вниз, прочность падает на 30%. Если смесь густая - ее пластифицируют добавками (С-3) или небольшим количеством воды, но не льют ведрами.

Зимние работы. При температуре ниже +5°C химические реакции гидратации цемента замедляются, а при замерзании вода расширяется и рвет структуру изнутри. В мороз используют:

• Противоморозные добавки (нитрит натрия или поташ). Они понижают точку замерзания воды.
• Электропрогрев греющим проводом (ПНСВ) внутри массива или греющими опалубками.
• Тепляки - накрытие всей конструкции тентом с тепловой пушкой.

Работа глубинным вибратором: залог монолитности

Даже текучий бетон содержит пузырьки воздуха и может «зависать» на арматуре, создавая раковины. Уплотнение вибрацией - обязательное условие.

Золотое правило: Погружайте вибратор (булаву) вертикально в толщу смеси на глубину, чтобы он вошел на 5-10 см в предыдущий слой (при послойной заливке). Это связывает слои в единое целое.

Правила виброуплотнения:

• Время выдержки. В одной точке вибратор держат 20-60 секунд, пока из раствора не перестанут выходить крупные пузыри воздуха и на поверхности не появится «цементное молочко» (жидкая глазурь).
• Запрет на арматуру. Категорически нельзя опирать вибратор на прутья каркаса. Вибрации нарушат сцепление стали с бетоном, а наконечник может погнуть вязку. Булава должна входить строго в массу раствора, по касательной к каркасу.
• Шаг перестановки. Интервал между точками погружения не должен превышать полуторного радиуса действия вибратора (обычно 30-50 см). Нужно «протыкать» весь объем, а не хаотично тыкать в местах.

Финишный уход: набор прочности и защита

Работа не заканчивается, когда миксер уехал.

• Первые сутки. Бетон начинает схватываться. Чтобы он не потрескался от быстрого испарения влаги (особенно в жару или на ветру), накройте фундамент мешковиной или полиэтиленом. В жаркую погоду поверхность поливают водой каждые 3-4 часа.
• Распалубка. Опалубку снимают не сразу. Лето: боковые щиты через 5-7 дней (при наборе 50-70% прочности). Зима: минимум через 10-14 дней, а для начала возведения стен ждут 28 суток. Если снять рано - сырой массив деформируется под собственным весом.

Гидроизоляция. После высыхания сталь внутри бетона не должна контактировать с грунтовыми водами. Обмазка битумной мастикой или оклейка рулонами обязательна в течение первых двух недель после распалубки.

Армирование колонн: вертикальная нагрузка и устойчивость

Переход от фундамента к вертикальным несущим конструкциям - ответственный этап, где арматура работает уже не на изгиб, а на сжатие с продольным изгибом. Колонны воспринимают вес всех вышележащих этажей и передают его на фундаментную плиту или ленту. Здесь критичны два момента: диаметр продольных стержней и шаг поперечных хомутов.

Продольную арматуру в колоннах располагают симметрично по контуру сечения. Хомуты (поперечная арматура) выполняют двойную функцию: они предотвращают выпучивание сжатых продольных стержней и воспринимают поперечные силы . Расстояние между хомутами по высоте колонны не должно превышать 15-20 диаметров продольной арматуры. В зонах перекрытий и стыков с фундаментом шаг уменьшают вдвое - здесь возникают максимальные нагрузки и риски потери устойчивости.

Соединение колонны с фундаментом реализуется через арматурные выпуски. Нижние концы выпусков фиксируются в теле фундамента, верхние - заводятся в тело колонны. Диаметр выпусков должен быть не меньше диаметра рабочей арматуры колонны . Длина запуска (анкеровки) рассчитывается индивидуально, но общее правило: 30-40 диаметров арматуры для бетона класса В25.

Вертикальные конструкции из кирпича, блоков или монолитного бетона требуют усиления в горизонтальной плоскости. Арматура в стенах работает на сдвиг и предотвращает раскрытие трещин при усадке или температурных деформациях. Но самый жесткий регламент предъявляется к сейсмически опасным зонам.

Антисейсмический пояс замкнутая железобетонная балка, проходящая по периметру всех несущих стен на уровне каждого перекрытия. Пояс армируется продольной арматурой: минимум 4 стержня диаметром 10 мм при сейсмичности 7-8 баллов и 4 стержня диаметром 12 мм при 9 баллах . Высота пояса - не менее 150 мм, бетон - не ниже В12,5.

В каменных стенах дополнительно укладывают арматурные сетки в горизонтальные швы кладки. Сечение продольной арматуры сеток - не менее 1 см² на 1,5 м длины стены, шаг по высоте - 700 мм при 7-8 баллах и 500 мм при 9 баллах . Вертикальная арматура в сейсмических зонах должна быть непрерывной на всю высоту здания и жестко связана с антисейсмическими поясами.

Перекрытия и балки: арматура на изгиб и сдвиг

Плиты перекрытий и покрытий - классический пример работы железобетона на изгиб. Нижняя зона плиты растянута, верхняя - сжата. Армирование плоских плит выполняют продольными стержнями в двух взаимно перпендикулярных направлениях у нижней и верхней граней .

В регулярных конструктивных системах (где колонны и пролеты одинаковы) применяют полосовое армирование: надколонные полосы усиливают дополнительной верхней арматурой, межколонные полосы несут меньшую нагрузку. Такой подход экономит до 20% стали по сравнению с равномерным армированием по всей площади.

На концевых участках плит (у краев балконов, лоджий, проемов) устанавливают П-образные хомуты. Они воспринимают крутящие моменты и обеспечивают анкеровку продольной арматуры . Для стыковки толстых стержней (20 мм и более) вместо вязки с перепуском рекомендуют использовать обжимные муфты или ванную сварку встык надежнее и экономит металл.

Дорожные и аэродромные плиты: армирование на ударные нагрузки

Бетонное покрытие дорог, взлетно-посадочных полос и стоянок испытывает принципиально иные нагрузки, чем фундамент дома. Здесь работают динамические, ударные и знакопеременные усилия от движения транспорта. Классическая плоская арматурная сетка здесь не всегда эффективна.

Современные патентованные решения предлагают объемное армирование в виде системы тетраэдров - связанных между собой трехмерных фигур из стальных стержней. Такая конструкция перераспределяет нагрузку по всему объему плиты, а не только в нижней растянутой зоне . Арматурные стержни соединяются с узловыми элементами (цилиндрическими втулками с отверстиями) и могут иметь отогнутые концы для лучшей анкеровки.

В арктических зонах и районах с экстремальными перепадами температур применяют комбинированное армирование: непрерывные стальные сетки дополняют дисперсным армированием полимерными фибрами и микросетками . Такая технология повышает трещиностойкость и морозостойкость покрытия, снижая риск разрушения при замерзании воды в порах. ГОСТ 25912.4-91 отдельно регламентирует конструкцию арматурных изделий для аэродромных плит ПАГ, учитывая их повышенные требования к плоскостности и усталостной прочности .

Мостовые конструкции

Армирование мостов - отдельная инженерная дисциплина. Здесь арматура испытывает миллионы циклов нагружения (проезд транспорта), поэтому ключевое требование - сопротивление усталости (выносливость). Сталь не должна терять свойств после сотен тысяч повторных нагружений.

Опоры балочных мостов в сейсмических районах проектируют преимущественно монолитными железобетонными. Арматуру для них подбирают с допуском на развитие пластических деформаций в узлах, стойках и ригелях рам . Это означает, что при землетрясении арматура должна не лопнуть хрупко, а начать пластически деформироваться, давая зданию запас на разрушение.

В качестве антисейсмических устройств на мостах применяют специальные арматурные анкеры, работающие на растяжение, стопоры для ограничения горизонтальных перемещений, буферы и демпферы . Все эти элементы жестко связаны с основным арматурным каркасом опор. Сварка стыков в мостостроении контролируется особенно строго - неразрушающие методы (ультразвук, магнитопорошковый) обязательны для каждого соединения.
