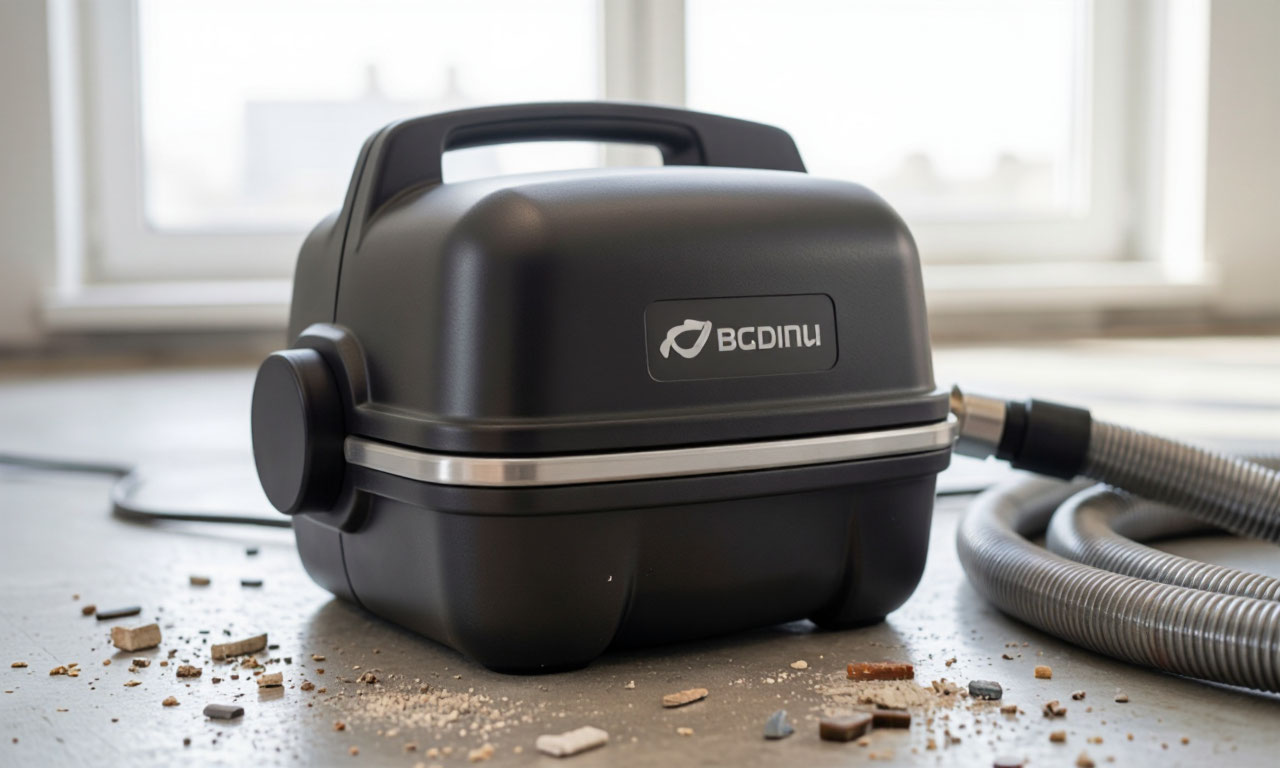

Пылесос строительный циклонный кардинально отличается от привычной мешковой или аквафильтрации. В центре технологии - использование центробежной силы для отделения частиц от воздушного потока. Загрязненный воздух попадает в коническую камеру через специальный патрубок, расположенный по касательной к стенкам. Воздух закручивается в спираль, тяжелые частицы под действием центробежной силы отбрасываются к стенкам, теряют скорость и ссыпаются в нижний бункер-накопитель.
Очищенный воздух через центральную трубу, доходящую до середины конуса, вытягивается вверх и направляется к двигателю.
Что такое циклонная фильтрация в строительном пылесосе
Эффективность такого метода напрямую зависит от скорости входящего потока. Для строительных циклонов оптимальным считается показатель 14-17 метров в секунду на входе.
При снижении скорости центробежная сила падает, и мелкая фракция начинает уходить вверх, забивая основной фильтр. При превышении скорости турбулентность воздуха начинает вымывать уже осевшую пыль обратно. Инженерные расчеты показывают, что при диаметре входного патрубка 50 мм для достижения нормальной сепарации требуется производительность воздушного потока около 2 кубометров в минуту.
В строительных условиях циклонный фильтр работает не изолированно. Это первая, грубая ступень очистки, которая снимает основную механическую нагрузку с последующих фильтрующих элементов. Типичный строительный пылесос с циклоном или с отдельным циклонным модулем оснащается дополнительно складчатым фильтром из синтетического материала и HEPA-фильтром на выходе. Такая схема позволяет мотору дышать чистым воздухом даже при работе с цементом, гипсом или сажей.
Почему строительный пылесос принципиально отличается от бытового
Попытка использовать обычный бытовой пылесос для уборки после штробления или шлифовки бетона заканчивается одинаково: через 10-15 минут мотор перегревается и выходит из строя, либо фильтр забивается намертво. Бытовые модели проектируются под мелкую домашнюю пыль, шерсть и песок. Их двигатели имеют мощность всасывания 200-400 Вт и не рассчитаны на длительную непрерывную работу.

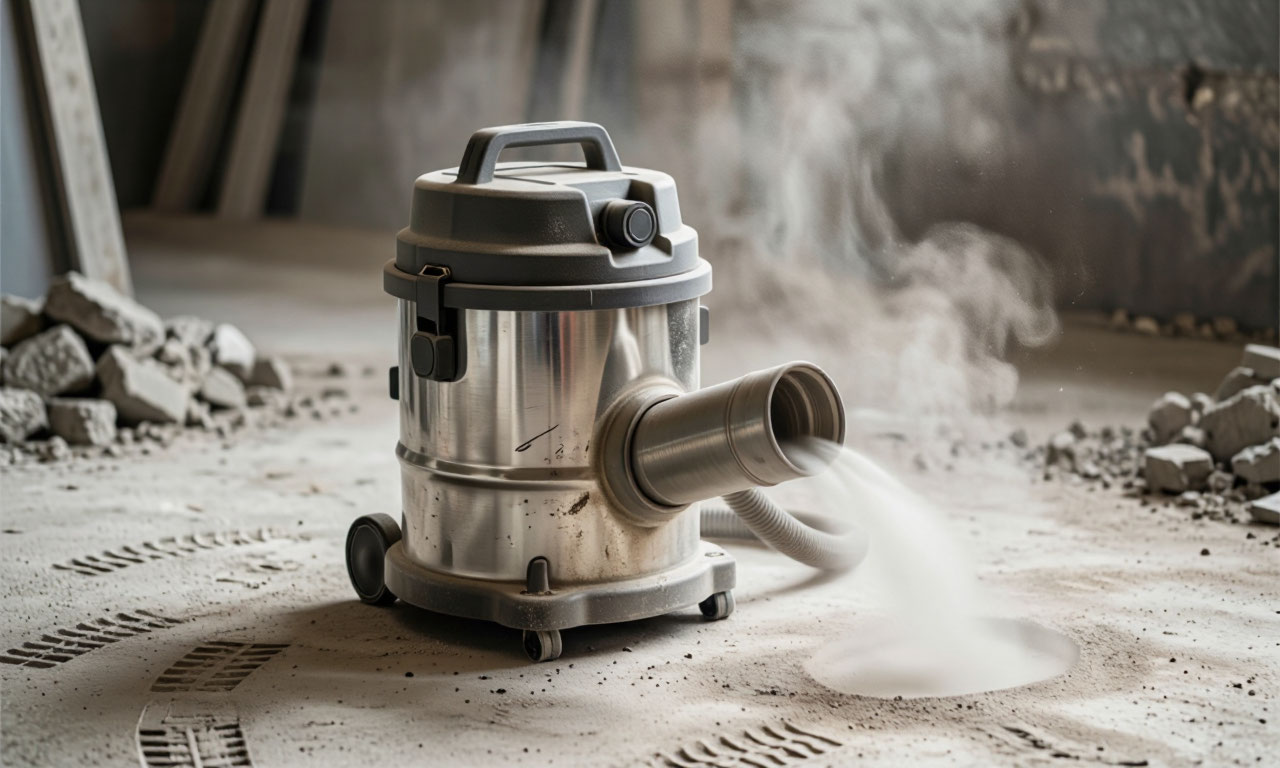

Строительный пылесос техника иного класса. Потребляемая мощность моторов стартует от 1000 Вт и доходит до 2000 Вт. Система охлаждения двигателя в таких аппаратах спроектирована так, что поток воздуха для охлаждения проходит по отдельному контуру, не смешиваясь с запыленным воздухом из бака. Это ключевое отличие позволяет агрегату работать часами без перегрева.
Различаются и материалы корпусов. Бытовые модели собираются из тонкого, декоративного пластика. Строительные пылесосы оснащаются ударопрочными баками из нержавеющей стали или толстого полипропилена. Колеса - большие, резиновые, с протектором, способные переезжать через кабель и щебень. Резиновые бамперы по периметру защищают бак от ударов о лестничные марши и стены. Объемы баков стартуют от 15 литров в компактных моделях и достигают 60-100 литров в промышленных версиях.
Реальная эффективность циклонной системы! Цифры и практика
Ни один циклон не дает 100% очистки воздуха от пыли. Профессиональные испытания и опыт мастеров показывают, что правильно спроектированный циклон улавливает 95-98% всей массы мусора. Оставшиеся 2-5% самая мелкая, опасная фракция (частицы менее 5-10 микрон), которая не успевает осесть из-за малой массы. Именно для доочистки этой взвеси и нужны складчатые картриджи и HEPA-фильтры.
Эффективность циклонной ступени сильно зависит от геометрии. Конус не может быть произвольной формы. В любительской сборке часто используют схему Ростовского инженерно-строительного института (РИСИ), специально разработанную для слипающейся полировальной и строительной пыли. У этого решения есть расширяющийся книзу конус-коагулятор. В нем частицы сталкиваются друг с другом, слипаются в более крупные комки и выпадают в бункер, не создавая аэрозоля.
Практика использования связки «циклон + строительный пылесос» показывает: мешок или контейнер самого пылесоса заполняется в 5-10 раз медленнее. Моторный фильтр остается чистым неделями интенсивной работы. Мастера столярных мастерских подключают циклон на 100 литров к нескольким станкам - опилки и стружка оседают в огромной бочке, а до штатного бака пылесоса долетает только «мука».
Конструкция самодельного циклонного фильтра
Сделать циклон своими руками реально, и по эффективности он не уступит магазинным аналогам за 5-10 тысяч рублей. Основа конструкции - конус. Лучший материал - алюминий или нержавейка толщиной 1.5-2 мм. Пластик работает хуже из-за статического электричества: мелкая сухая пыль прилипает к стенкам, и вихрь перестает ее срывать.
Промышленный конус сварить дома сложно, поэтому народные умельцы используют готовые формы: усеченные конусы от старых советских пылесосов, дорожные конусы или даже свернутые в воронку листы металла. В верхнюю часть цилиндра врезается входной патрубок. Важный нюанс: патрубок должен быть направлен не строго внутрь, а с наклоном вниз под углом 5-15 градусов, чтобы поток сразу шел к стенкам.
Нижняя часть конуса соединяется с бункером-накопителем. Самый простой вариант - пластмассовое ведро на 15-20 литров с герметичной крышкой. Ведро не должно быть мягким: под вакуумом его стенки схлопнутся. Герметизация всех стыков - условие номер один. Даже небольшая щель на всасывании разрушит циркуляционный вихрь, и вся пыль улетит прямо в пылесос. Все соединения обрабатываются силиконовым герметиком или проклеиваются резиновыми прокладками.
Ошибки при выборе и эксплуатации
Самая распространенная ошибка - покупка дешевого бытового пылесоса с надписью «строительный» на коробке. Бренды уровня Bort, Вихрь или Декстер часто позиционируются как профессиональные, но имеют пластиковый редуктор и стандартный мотор без байпаса. Отзывы пользователей пестрят историями о сгоревших за месяц двигателях и лопнувших баках при падении с лестницы. Ресурс таких машин при работе с бетонной пылью - 3-6 месяцев.
Вторая ошибка - игнорирование класса фильтрации. Если вы работаете с цементом, гипсом или асбестом, пылесос без HEPA-фильтра выдувает тонкую взвесь обратно в помещение. Респиратор спасает только того, кто держит трубу. Все остальные в комнате дышат этой пылью. Норма для стройки - класс M (средняя опасность) или H (высокоопасная пыль, включая плесень и канцерогены). У таких моделей фильтр менять нельзя - его утилизируют вместе с пылью в герметичных пакетах.
Третья ошибка - неправильная настройка. Подключив мощный циклон к слабому пылесосу, вы не получите очистки: воздуху не хватит скорости для закрутки. И наоборот, если пылесос слишком мощный для объема бункера, он просто начнет высасывать мусор прямо из конуса, минуя оседание. Оптимальное соотношение: емкость бункера от 15 литров на каждый киловатт мощности всасывания.
Автоматический запуск и синхронизация с инструментом
Профессиональные строительные пылесосы оснащаются розеткой на корпусе. В нее подключается угловая шлифмашина, штроборез или рубанок. Когда вы нажимаете кнопку пуска на инструменте, пылесос запускается автоматически. После выключения инструмента пылесос работает еще несколько секунд (обычно 5-10), вытягивая остатки пыли из шланга и патрубка инструмента.
В самодельных конструкциях эту функцию реализуют через внешний блок: датчик тока на кабеле инструмента подает сигнал на твердотельное реле, которое включает пылесос. Есть и более простые решения - электронный таймер задержки отключения, впаянный в удлинитель. Без автозапуска мастер тратит время на два включения, либо пылесос работает вхолостую, съедая ресурс мотора и фильтра.
При выборе готового пылесоса с розеткой обратите внимание на суммарную нагрузку. Дешевые модели пропускают через себя не более 800-1000 Вт инструмента. Это значит, что мощную болгарку на 2200 Вт в такую розетку включать нельзя - сгорит либо реле, либо проводка внутри пылесоса. Профессиональные версии (Makita, Bosch, Metabo) держат до 2000-2400 Вт.
Обслуживание циклонного пылесоса? Что важно знать
Циклонная система требует меньшего внимания, чем мешковая, но не работает вовсе без ухода. Бункер-накопитель нужно опорожнять, когда он заполнен на 2/3. Переполненный бункер приводит к тому, что пыль начинает доходить до верхней кромки конуса и обратным потоком утягивается в чистовые фильтры.
Раз в месяц, а при интенсивной работе - раз в неделю, необходимо осматривать внутреннюю поверхность циклона. Слипающаяся пыль (мокрая штукатурка, полировальная паста) нарастает на стенках коркой. Эта корка сглаживает завихрения и резко снижает эффективность. Очищать стенки нужно жесткой щеткой или пластиковым скребком. Металлические инструменты царапают поверхность, и на царапинах пыль будет нарастать еще быстрее.
Складчатый фильтр на выходе из циклона (если он стоит перед мотором) следует чистить после каждых 5-6 опорожнений бака. Современные модели имеют систему ручного или автоматического встряхивания - достаточно повернуть рукоятку или нажать кнопку, и мембрана стряхивает пыль вниз. Если такой системы нет, фильтр аккуратно вынимают и продувают сжатым воздухом с внутренней стороны наружу. Мыть бумажные гофрированные фильтры нельзя - они теряют жесткость и перестают держать поры.
Циклонные модели на рынке? Что предлагают производители
Среди готовых решений можно найти как бюджетные модули-приставки (китайские циклонные конусы на ведро стоимостью 1500-3000 рублей), так и полноценные встроенные системы в дорогих пылесосах. Makita, Bosch, Metabo и Hilti выпускают модели, где циклонная технология реализована на уровне фирменного ноу-хау. Например, в пылесосах Makita серии VC используется «циклонный» бак, где воздух закручивается еще до попадания в основной мешок.
Компромиссное решение - покупка качественного строительного пылесоса Karcher WD или Bosch GAS и отдельного циклонного модуля стороннего производителя (Oneida, Dust Deputy или локальных аналогов). Такая связка обходится дешевле, чем топовый пылесос со встроенным циклоном, а по эффективности не уступает. Плюс модуль легко переставить на новый пылесос, если старый выйдет из строя.
При выборе обращайте внимание на материал конуса в готовом циклонном модуле. Прозрачный поликарбонат красиво смотрится и позволяет контролировать заполнение. Но если вы будете собирать острые осколки керамики или металлическую стружку, прозрачный пластик быстро покроется царапинами и потеряет прозрачность. Для таких задач берите металлические или непрозрачные промышленные версии.
Безопасность и строительная пыль- классы опасности
Строительная пыль - не просто грязь. Кремнийсодержащие частицы (бетон, кирпич, керамогранит) при вдыхании оседают в легких и вызывают силикоз - неизлечимое заболевание легких. Древесная пыль некоторых пород (дуб, бук, красное дерево) является сильным аллергеном и канцерогеном. Плесень и сажа из дымоходов относятся к классу высокой опасности.
Именно поэтому недостаточно просто надеть респиратор. Весь объем воздуха, который выбрасывает пылесос обратно в комнату, должен соответствовать нормам. Стандарт EN 60335-2-69 делит пылесосы на три класса:
- Класс L (Light) - для обычной домашней и небольшой строительной пыли, где предельная концентрация на выходе не регламентируется строго.
- Класс M (Medium) - обязателен на стройках. Фильтруют 99.9% частиц до 2 микрон. Таким пылесосом можно убирать цемент и гипс.
- Класс H (High) - для асбеста, плесени, сажи, канцерогенов. Фильтрация до 99.995% частиц до 0.3 микрона. Такие пылесосы имеют герметичную систему замены фильтра и специальные пакеты для утилизации.
Встраивая циклон перед обычным строительным пылесосом класса L, вы не повышаете его класс безопасности. Циклон увеличивает ресурс мотора, но не меняет свойства основного фильтра. Если вы работаете с опасными материалами, покупайте пылесос класса M или H с циклонной приставкой в качестве первой ступени, а не в качестве замены штатной фильтрации.
Подключение циклонной приставки к нескольким станкам
Мастерские и производства сталкиваются с задачей аспирации нескольких источников пыли одновременно: циркулярная пила, рейсмус, шлифовальный станок. Один пылесос, даже мощный, не может одновременно тянуть воздух из трех точек. Стандартное решение - система с центральным циклоном большого объема (100-200 литров) и мощным вентилятором (2-4 кВт).
На каждый станок ставится заслонка-шибер. Она открывается только тогда, когда станок работает. Система управления может быть ручной (мастер подходит и дергает за веревочку) или автоматической (пневмоприводы, синхронизированные с пуском двигателя станка). В центре всей системы стоит огромный циклон, который гасит скорость потока и оседает в 200-литровую бочку. Прорвавшаяся мелочь доходит до второго, штатного пылесоса меньшего объема, который работает просто как фильтр-вентилятор.
Платить за такую систему приходится много. Но на крупном производстве она окупается за год за счет экономии времени на чистке фильтров и отсутствия пыли в цехе. Самостоятельно собрать систему на основе улиточного вентилятора и самодельного конуса реально, но требуется грамотный аэродинамический расчет. Ошибка в диаметре магистралей превращает трубы в пылесборники, где стружка застревает, не долетая до циклона.
Эффективность? Практические советы по сборке циклона
Если вы решили сделать циклон самостоятельно, учитывайте несколько ключевых параметров. Диаметр входного патрубка должен совпадать с диаметром вашего шланга от пылесоса. Сужение или расширение на входе убивает скорость потока. Выходной патрубок (который идет к пылесосу) должен быть такого же диаметра.
Длина конусной части должна быть не меньше одного диаметра цилиндра. Слишком короткий конус - пыль просто не успевает отделиться и «выстреливает» вверх. Слишком длинный - растет сопротивление, и падает мощность всасывания пылесоса. Проверенная временем пропорция: высота конуса = 2 диаметра цилиндра, угол сужения - 20-30 градусов.
Прозрачность бункера-накопителя - не роскошь, а необходимость. Пластиковое ведро или прозрачный конус позволяют визуально оценить заполнение.
В промышленных циклонах делают смотровые окна из оргстекла. Переполненный бункер легко определить по звуку: пылесос начинает свистеть на высоких тонах, а из выдува потянутся облачка пыли значит, что мусор пошел в обход конуса прямо в фильтр.
Герметизация крышки бункера - слабое место всех самоделок. Вакуум в системе составляет 10-20 кПа, что достаточно, чтобы притянуть крышку и деформировать пластиковое ведро. Усильте ведро изнутри решеткой или используйте металлический бочонок. Прокладку под крышкой делайте из вспененной резины или силикона толщиной 5-10 мм. Присосавшуюся крышку тяжело открыть - предусмотрите клапан подпора воздуха.
